工作原理：
蒸汽进入流量计后，一部分为孔板所节流，另一部分则经喷嘴喷射在叶轮上，从而带动转子轴转动，由于阻尼液的作用，使转子轴以本身的转矩和阻尼叶片的制动转矩相平衡的转速旋转，并带动计数器指针转动。由于流经喷嘴部分的流量与总流量基本成正比，因此通过测出喷嘴部分流量，即可知道流经流量计的总流量。
OW-LFX分流旋翼式蒸汽流量计在应用中具有的特点：计量成本低、测量范围宽、可抗拒突然流量上限 200% 的蒸汽流量、直接读数、寿命长、使用维修方便。
流量计的正确选型
流量计的口径及孔板号的选型很重要，要遵循一些原则进行选择；应根据被测蒸汽的.大流量、常用流量、.高压力；流量测量范围应处于仪表的.工作范围（即公称注流量的 50 % -100 % ）见表 1 , 来选定流量计的口径及孔板号。
旋翼式蒸汽流量计简介及安装和使用

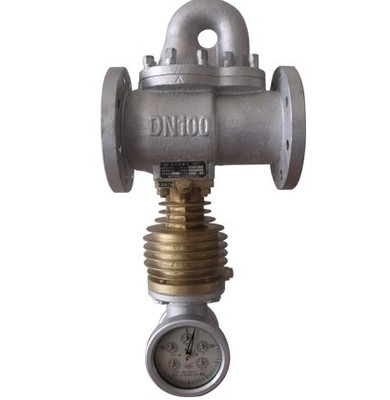

分流旋翼式蒸汽流量计是用于计量流过管道内饱和及低过热蒸汽的质量流量计 , 系现场直读累积式 , 特别适用与中小企业的蒸汽计量 , 可为锅炉节能提供可靠的依据。其结构和工作原理及特点为：流量计主要由节流体 , 阻尼器和指示器三大部件组成 , 是一种差压 —— 分流原理仪表 , 被测介质蒸汽进入流量计节流体后 , 一部分通过主管道的节流孔板 , 一部分经分流管流经喷嘴 , 射流到叶轮上 , 对叶轮形成转矩 , 使叶轮带动转子轴旋转 , 在转子轴的下部装有阻尼叶片 , 安装在注满阻尼液的阻尼室中 , 使叶轮转动受到制约 , 所以它的转速比蒸汽的喷速慢得多 , 因此 , 叶轮能有效地吸收蒸汽喷速的动能 , 使它的旋转速度与蒸汽喷射造成的转矩及阻尼力相对应 , 并形成一确定量的关系 , 叶轮转速与流量成正比 . 流量计为机械型仪表，结构牢固，安装、使用和维修方便且使用寿命长。用被测蒸汽作动力源，无需外接动力源。配有三种规格孔板，流量范围广。在工况压力改变后，可方便地进行压力调节。 为了确保流量计的精度和使用寿命，分流旋翼式蒸汽流量计的使用和安装必须按照安装说明书中规定的各项条款安装操作。流量计必须安装在水平管道上 , 蒸汽介质的流向应与蒸汽流量计箭头所指方向一致，蒸汽进口前要有大于 10D 的直管段 , 出口后要有大于 5D 的直管段 , 管道内径与流量计的公称直径要相同。当实际管道直径与流量计的公称直径不一致时 , 除在流量计进 , 出口安装所要求的直管段外 , 可安装喇叭管进行扩缩管径处理。蒸汽流量计安装时 , 必须使指示器处于管道的下方 , 使流量计铅垂轴线与地面垂直度小于 ±5 度 , 以免影响测量精度。流量计运行前 , 必须将阻尼器内腔注满阻尼液 , 可将阻尼器上的注水孔排气孔及放水孔处的螺栓取下 , 注入阻尼液 , 待排水孔流出的液体无黄锈及污物时 , 将放水孔上的螺栓拧紧 , 继续注入至溢处 30 秒后液位不变时 , 将注水孔和排气孔螺栓拧紧 . 阻尼液可用当地自来水或者防锈溶液。
主要参数：
公称通径：DN25、50、80、100
压力范围：0.05－1.6MPa
最高使用温度：240°C
精度等级：2.5级
补偿方式：手动压力补偿
读数方式：现场直读式，也可实现远传。
购买的时候注意的事项：在购买的时候质量的选择是保证流量计正常使用的前提，但是在购买后还是有很多的注意的事项。接下来说明的是流量计在购买以后安装前需要确认的事项。
运送过程中流量计不要强烈碰撞、也不要让雨水淋湿。尽可能的利用元出厂包装，将蒸汽流量计直接运送到安装现场。 在新拿到流量计时，请确认运输途中有没有被磕碰、划伤等。根据产品名牌的标注，请确认与要买的型号、参数是否相符。保管时尽量利用出厂的原包装进行保管，保管的地方应符合下列条件要求：
① 不会有淋雨水的地方
② 振动或碰撞尽量少的地方
③ 温度：-40℃—+55℃
④ 湿度：5%—90%
|
公称通径 |
公称压力 |
法兰型式 |
法兰(GB9119.8-88) |
|
外径 |
螺孔中心圆直径 |
螺栓孔直径×孔数 |
厚度 |
|
DN25 |
1.0MPa |
平焊 |
115 |
85 |
14×4 |
16 |
|
DN50 |
1.6MPa |
平焊 |
165 |
125 |
18×4 |
20 |
|
DN80 |
1.6MPa |
平焊 |
200 |
160 |
18×8 |
20 |
|
DN100 |
1.6MPa |
平焊 |
220 |
180 |
18×8 |
22 |
外形尺寸及重量：
|
型式
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
长 L
|
220
|
320
|
320
|
320
|
|
高 H
|
457
|
480
|
482
|
482
|
|
宽 M
|
200
|
303
|
318
|
338
|
|
重量 Kg
|
21
|
34
|
39
|
43
|
